Nutensteine

Fest fixierbare und verschiebbare Nutensteine, Auflagen und Verzurrösen für die Bodenschiene bei Pössl Campster, Pössl Vanster, Dethleffs Crosscamp, Dethleffs Globevan Fiat, Citroen Holidays, Citroen Spacetourer, Peugeot Traveller, Toyota Proace Verso, Opel Zafira Life und Fiat Ulysee.

Flexibel nutzbar durch Gewinde sowohl in M6, als auch in M8.

Stabilität ist mir wichtig, deshalb alle Ausführungen Heavy Duty und aus Edelstahl gelasert. Kein Verbiegen wie bei dünnen Stahl- oder Aluminium-Platten oder gar Ausreißen des Gewindes. Sicherheit geht vor. Alle Schrauben und Gewindestifte ebenfalls aus Edelstahl. Lediglich bei der von mir zugekauften Verzurröse kommt kein Edelstahl zum Einsatz.

Tipp: Sie wollen von einem Artikel mehrere Teile kaufen? Dann legen Sie zunächst einen Artikel in den Warenkorb und öffnen dann entweder über "Zur Kasse" oder über das Icon rechts oben den Warenkorb. Dann können Sie die gewünschte Anzahl aktualisieren.

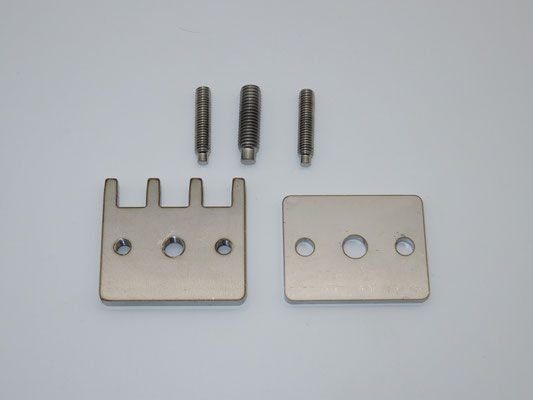

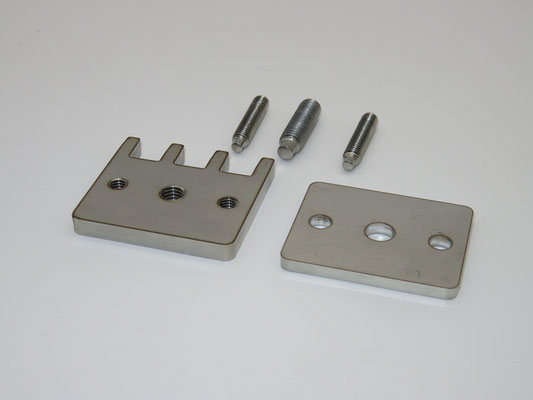

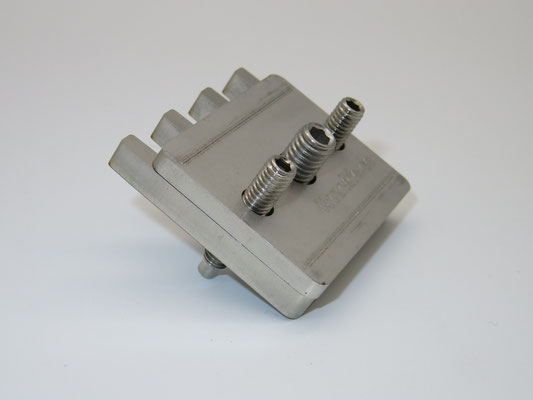

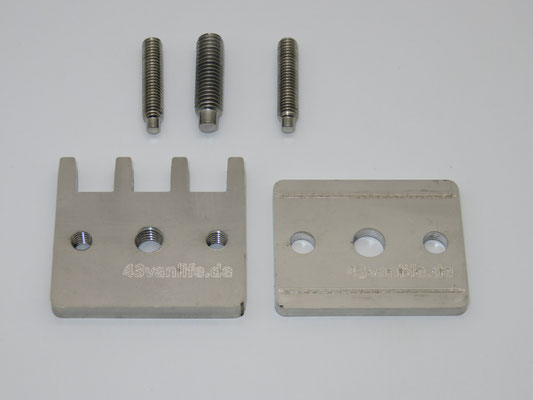

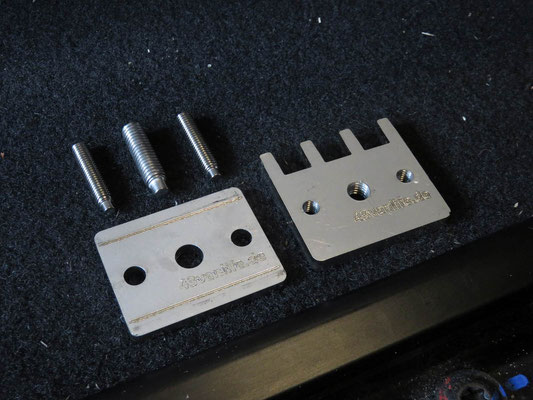

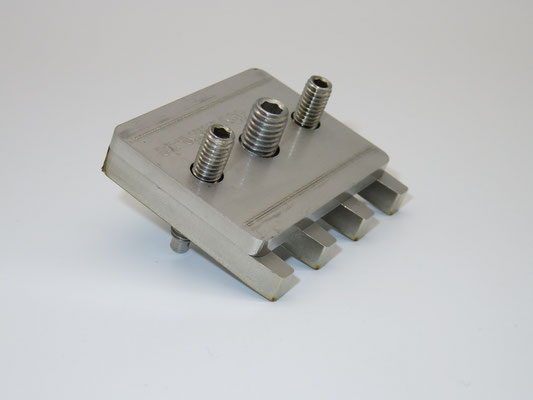

Halteplatte mit FIxierung

Halteplatte mit Fixierung und Distanzplatte für die Bodenschiene. Hiermit lässt sich ein Gegenstand sicher gegen Verrutschen in der Schiene befestigen. Auch bei lockerer Verschraubung kann nichts verrutschen. Dazu wird die Verzahnung genutzt, in die auch die Sitze und die Sitzbank einrasten. Die Verzahnung hat ein Raster von 15 mm. Die Distanzplatte wird benötigt, da die Verzahnung nicht bis an die obere Kante der Schiene geht. Bitte beachten, am Anfang und Ende der Bodenschienen ist keine Verzahnung.

Die Halteplatte hat ein mittiges Gewinde in M8 und zwei Gewinden in M6 im Abstand von 35 mm. Die Distanzplatte hat nur Bohrungen in M6 und M8.

Optionale Positionierung in der Schiene mit im Lieferumfang enthaltenen Gewindestiften mit Innensechskant und Zapfen in M6 oder M8.

Die Distanzplatte ist mit zwei Hilfslinien versehen zur mittigen Ausrichtung.

Hergestellt aus Edelstahl in 6 mm (Halteplatte) bzw. 4 mm (Distanzplatte). Gewindestifte aus Edelstahl.

Abmessung 50 x 45,5 mm (Halteplatte) bzw. 50 x 39 mm (Distanzplatte).

Gewicht Halteplatte 85 Gramm, Distanzplatte 56 Gramm, Schrauben 18 Gramm, Gesamtgewicht 159 Gramm.

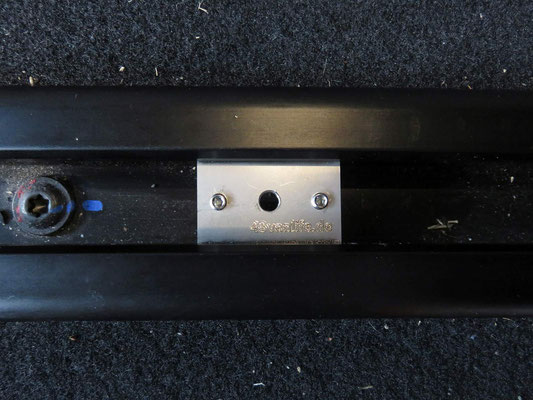

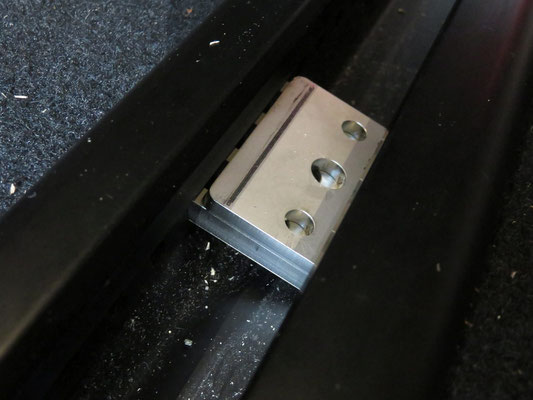

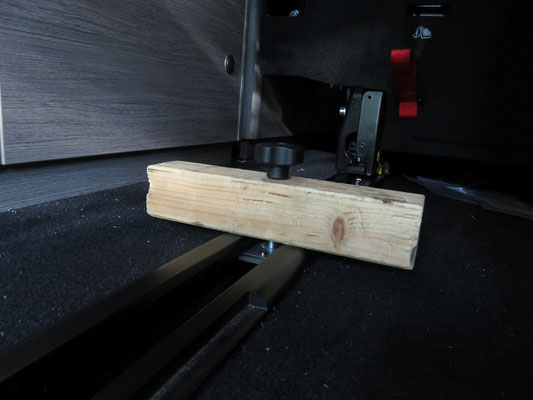

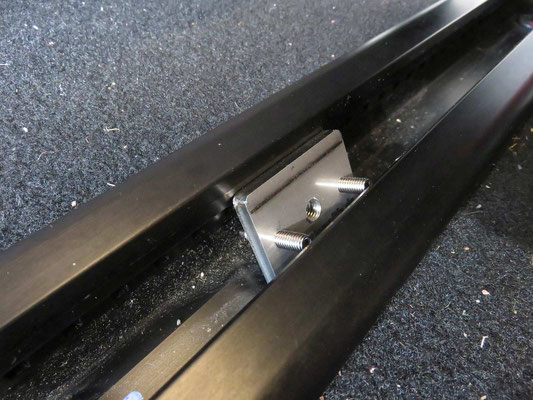

Montagebeispiele

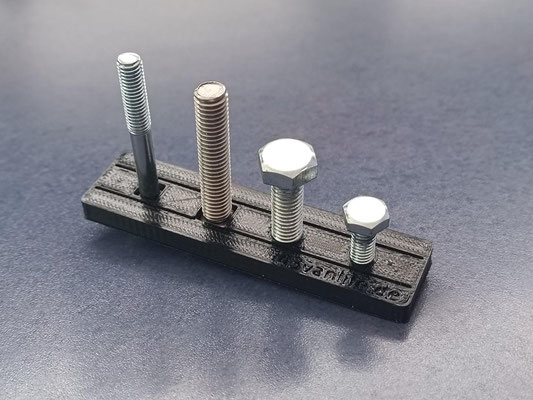

Empfohlene Schraubenlänge

Die Distanz zwischen Oberkante Bodenschiene und Distanzplatte beträgt ca. 12 mm. Das Gewinde der Halteplatte mit Fixierung liegt im Bereich von ca. 16 – 22 mm unter Oberkante Schiene. Empfehlung für Gewindelänge unter Oberkante Bodenschiene mindestens 24 mm, maximal 39 mm (sofern nicht im Bereich einer der Halteschrauben der Bodenschiene).


Nutensteine - Halteplatte mit Fixierung

Lieferumfang: Halteplatte, Distanzplatte und 3 Stiftschrauben

Edelstahl unbehandelt. Bitte Hinweise zur Ausführungsqualität und zu Teilen in 2. Wahl am Ende dieser Seite beachten.

18,80 €

  • 0,16 kg
  • nur noch begrenzte Anzahl vorhanden
  • 1 - 3 Tage Lieferzeit1

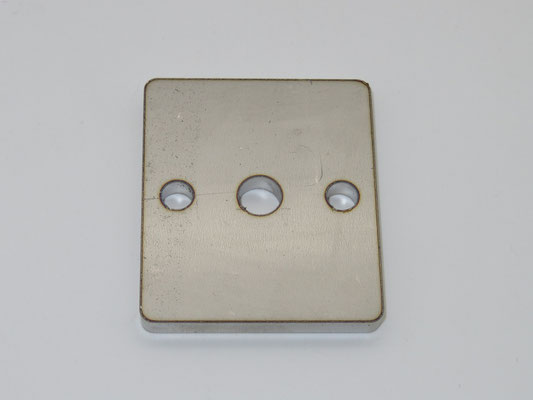

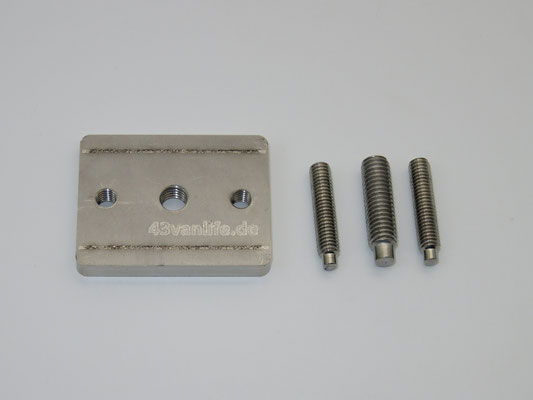

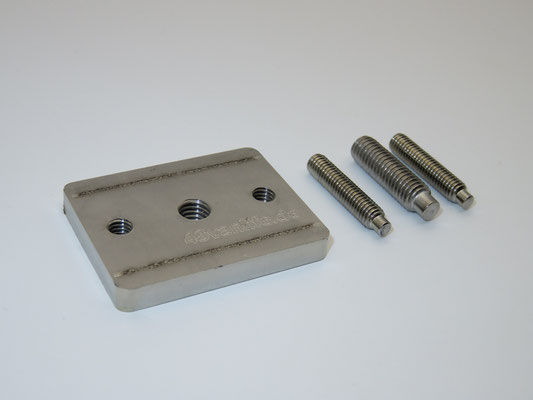

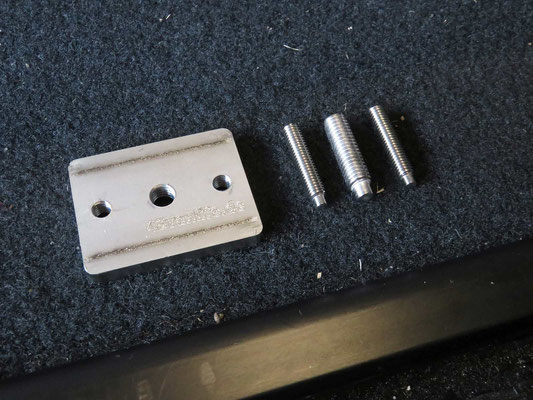

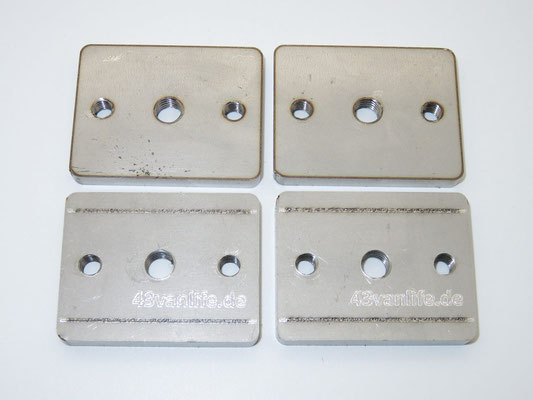

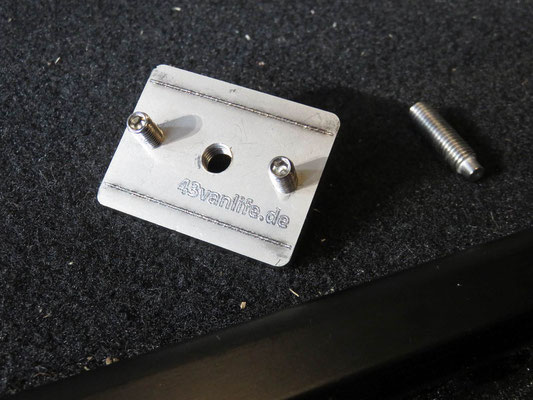

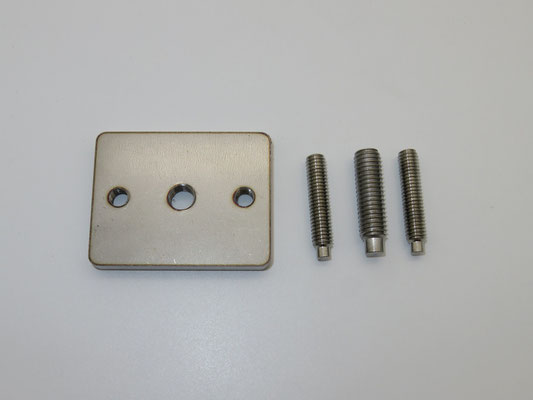

Halteplatte

Halteplatte für die Bodenschiene. Kann immer dann genutzt werden, wenn keine Halteplatte mit Fixierung eingesetzt werden kann. Das ist z.B. am Anfang und am Ende der Bodenschiene der Fall, da dort keine Verzahnung ist. Oder wenn bei einem zu montierenden Gegenstand der Abstand der Bohrungen nicht zum 15 mm-Rasters der Zahnschiene nicht passt.

Die Halteplatte hat ein mittiges Gewinde in M8 und zwei Gewinden in M6 im Abstand von 35 mm.

Optionale Positionierung in der Schiene mit im Lieferumfang enthaltenen Gewindestiften mit Innensechskant und Zapfen in M6 oder M8.

Die Halteplatte ist mit zwei Hilfslinien versehen zur mittigen Ausrichtung.

Hergestellt aus Edelstahl in 6 mm. Gewindestifte aus Edelstahl.

Abmessung 50 x 39 mm.

Gewicht 85 Gramm, Schrauben 18 Gramm, Gesamtgewicht 103 Gramm.

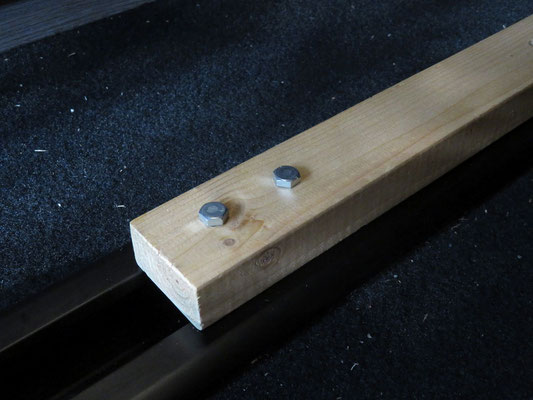

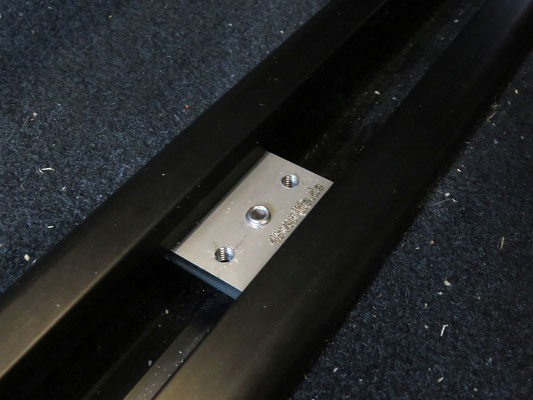

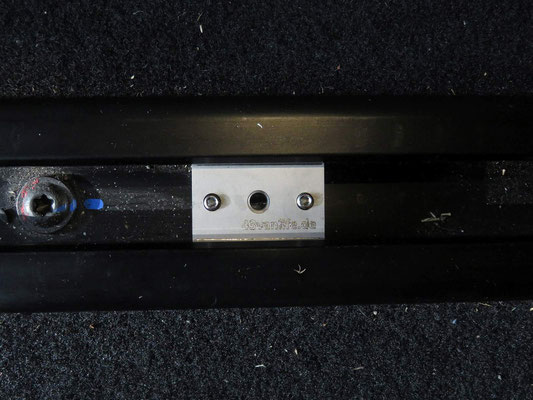

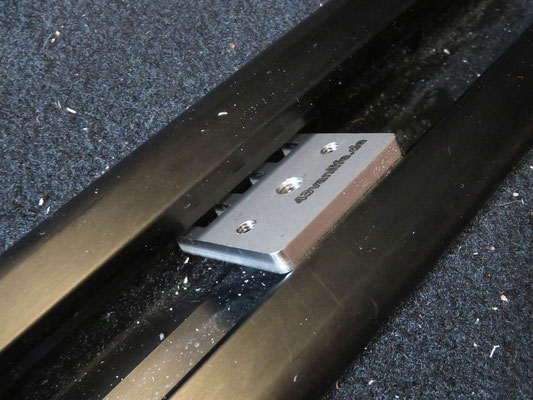

Montagebeispiele

Empfohlene Schraubenlänge

Die Distanz zwischen Oberkante Bodenschiene und Halteplatte beträgt ca. 12 mm. Das Gewinde der Halteplatte liegt im Bereich von ca. 12 – 18 mm unter Oberkante Schiene. Empfehlung für Gewindelänge unter Oberkante Bodenschiene mindestens 20 mm, maximal 39 mm (sofern nicht im Bereich einer der Halteschrauben der Bodenschiene).


Nutensteine - Halteplatte

Lieferumfang: Halteplatte und 3 Stiftschrauben

Edelstahl unbehandelt. Bitte Hinweise zur Ausführungsqualität und zu Teilen in 2. Wahl am Ende dieser Seite beachten.

13,50 €

  • 0,11 kg
  • nur noch begrenzte Anzahl vorhanden
  • 1 - 3 Tage Lieferzeit1

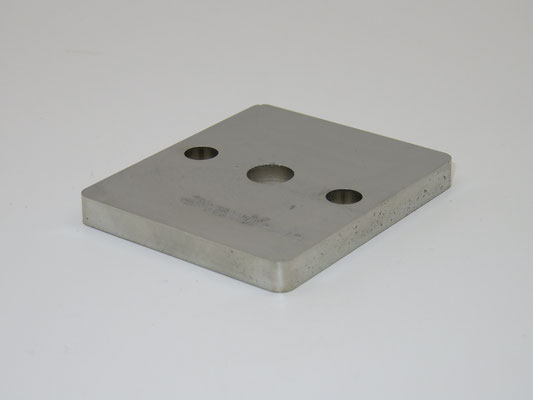

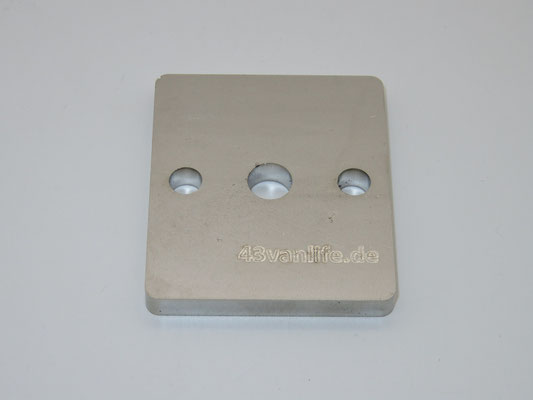

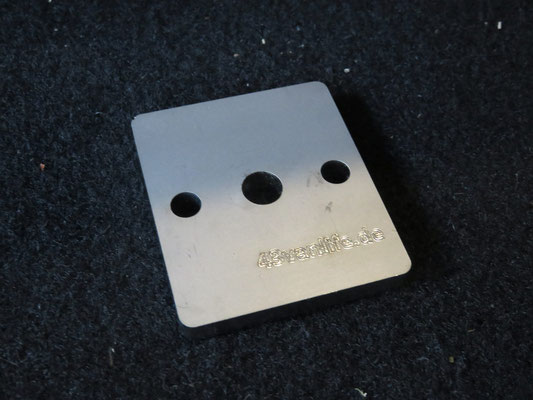

Auflage

Kann der zu befestigende Gegenstand nicht direkt auf der Schiene aufliegen, z.B. weil zu klein oder zu flexibel, dann kann die Auflage genutzt werden. Diese hat eine Größe von 50 x 58 mm und ist aus 6 mm Edelstahl hergestellt. Mit einer Bohrung M8 und zwei Bohrungen M6 (kein Gewinde!) im Abstand von 35 mm passend zu den Halteplatten.

Gewicht 129 Gramm.

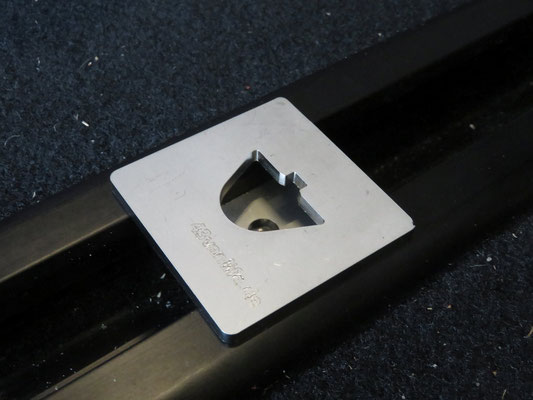

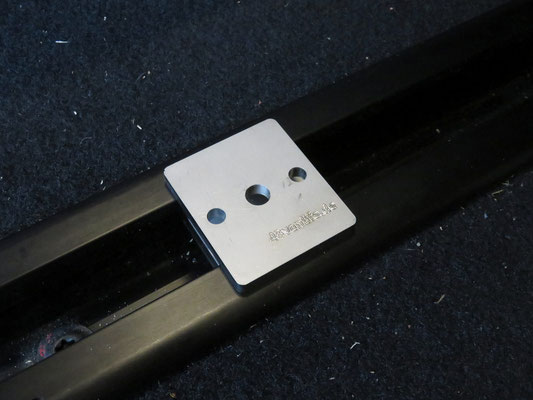

Montagebeispiele


Nutensteine - Auflage

Lieferumfang: Auflage

Edelstahl unbehandelt. Bitte Hinweise zur Ausführungsqualität am Ende dieser Seite beachten.

6,90 €

  • 0,13 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit1

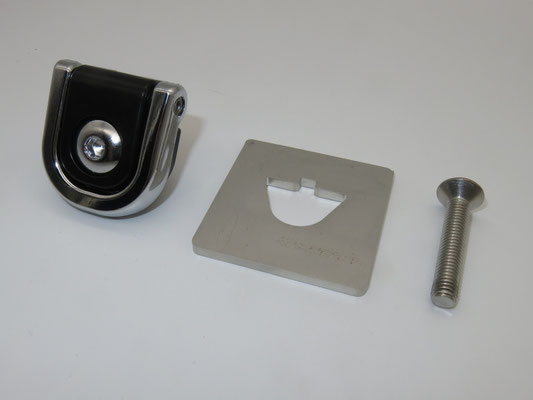

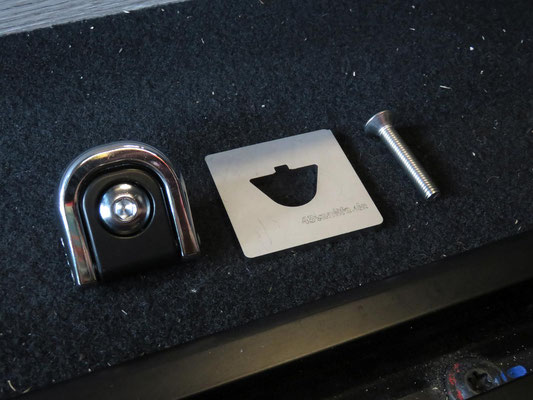

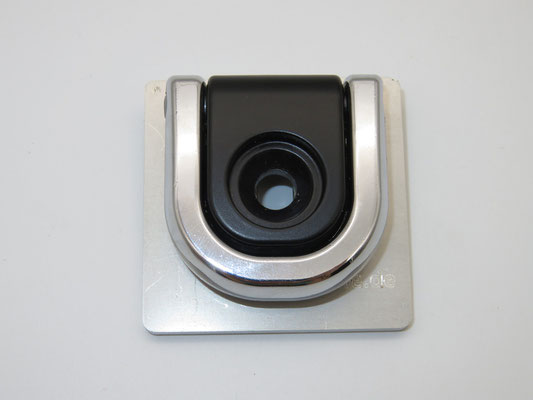

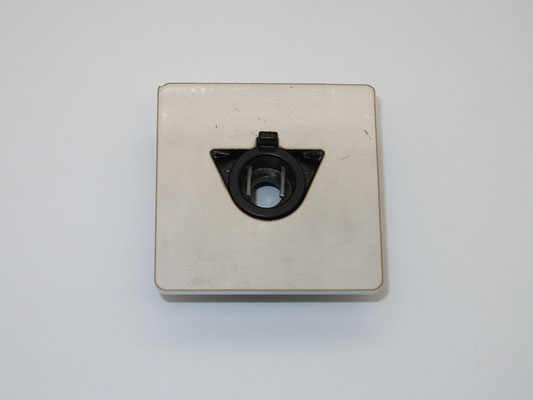

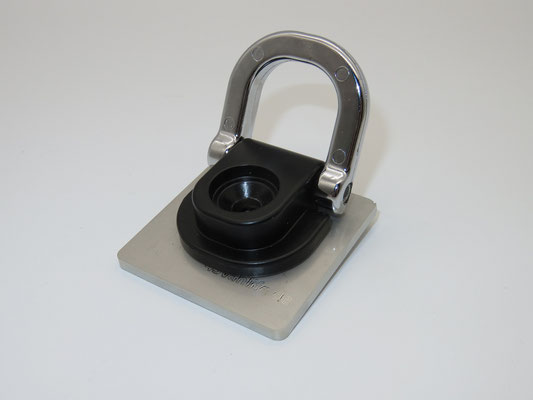

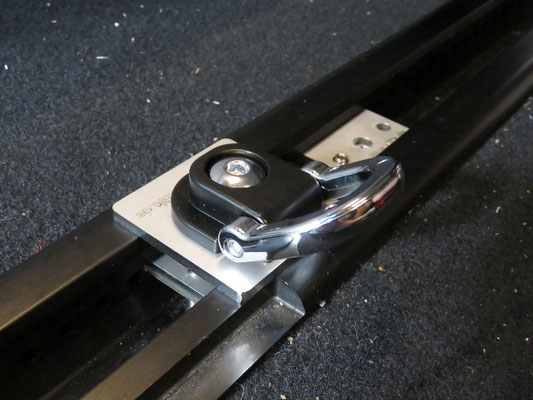

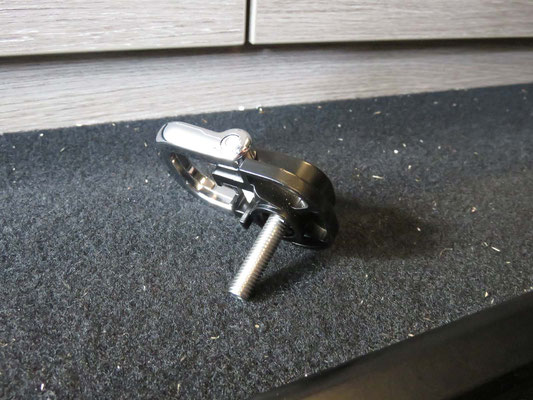

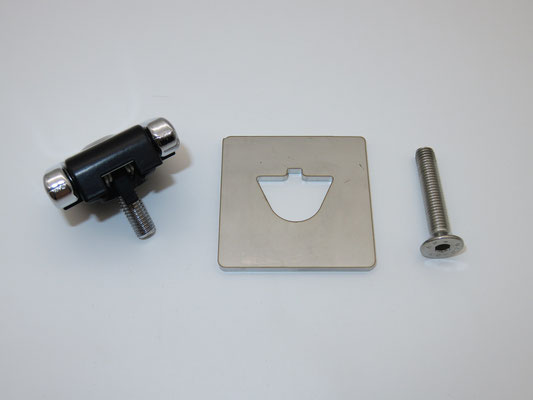

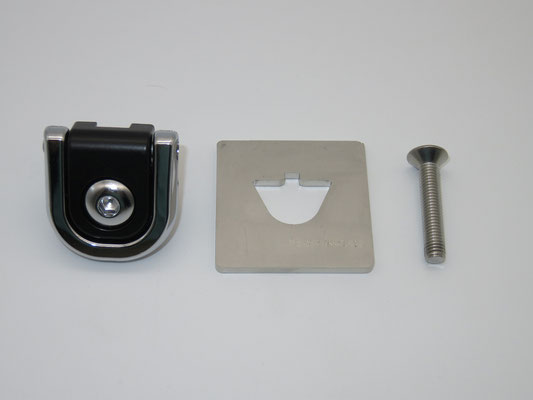

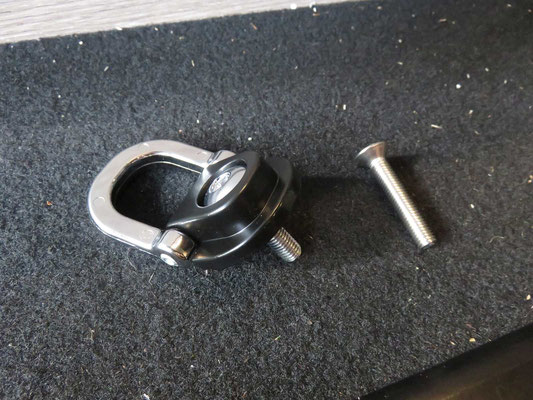

Auflage mit Verzurröse

Set aus Auflage und klappbarer Verzurröse. Befestigung mit Schraube M8. Passend für Halteplatte oder Halteplatte mit Fixierung. Bei Nutzung in Verbindung mit der Halteplatte mit Fixierung ist die mitgelieferte zweite längere Schraube zu nutzen. Montage in Längs- oder Querrichtung.

Größe der Auflage 58 x 58 mm, Stärke 4 mm, Edelstahl.

Breite der Öffnung des Bügels ca. 30 mm, Höhe ca. 26 mm, Breite des Bügels ca. 47 mm, Höhe ca. 49 mm. Höhe der eingeklappten Verzurröse ca. 16 mm (ohne Auflage).

Wir empfehlen die Nutzung in Verbindung mit der Halteplatte mit Fixierung um ein Verrutschen in der Bodenschiene sicher zu verhindern.

Gewicht Auflage 91 Gramm, Verzurröse 159 Gramm, Schraube 17 Gramm, Gesamtgewicht 266 Gramm.

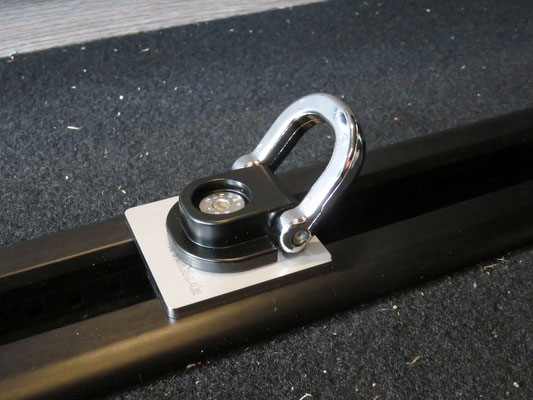

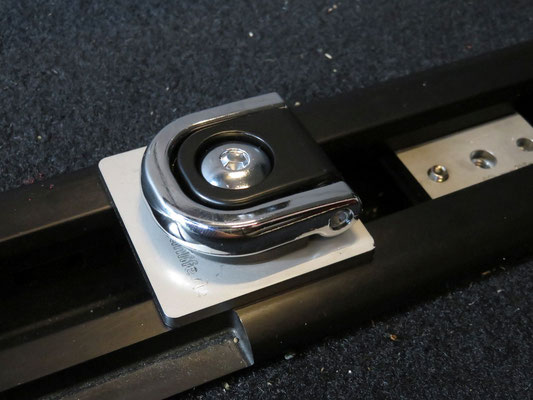

Montagebeispiele mit Halteplatte

Nutzung mit der kürzeren Original-Schraube mit großem Kopf M8 x 35 mm. Alternativ kann natürlich auch die längere Schraube genutzt werden.

Montagebeispiele mit Halteplatte mit Fixierung

Nutzung mit der längeren Schraube in M8 x 45 mm um einen sicheren Halt zu gewährleisten.


Nutensteine - Auflage mit Verzurröse

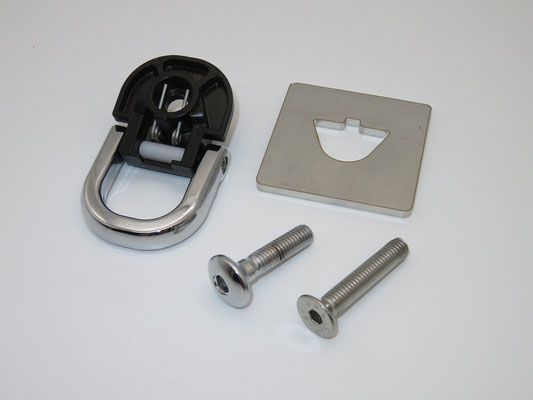

Lieferumfang: Auflage, Verzurröse mit Schraube M8x35, Schraube M8x45

Auflage in Edelstahl unbehandelt. Bitte Hinweise zur Ausführungsqualität und zu Teilen in 2. Wahl am Ende dieser Seite beachten.

Zum Befestigen in der Schiene benötigen Sie noch eine Halteplatte mit oder ohne Fixierung. Campster-Nutzer (bis Modelljahr 2023) können auch die Nutensteine der Auflage der Bettverlängerung nutzen.

14,90 €

  • 0,27 kg
  • nur noch begrenzte Anzahl vorhanden
  • 1 - 3 Tage Lieferzeit1

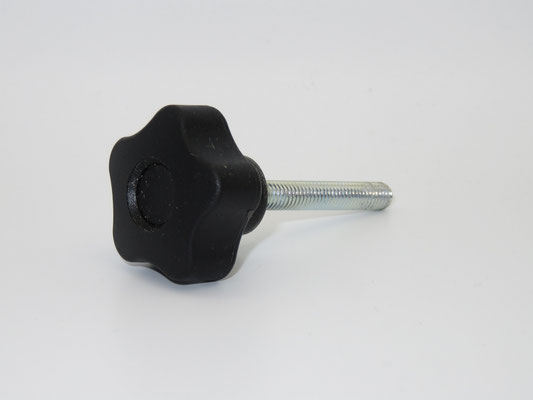

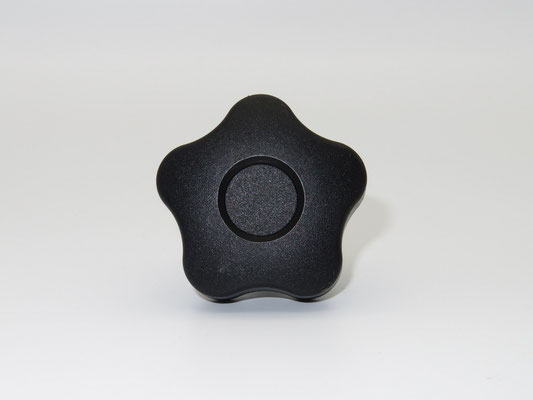

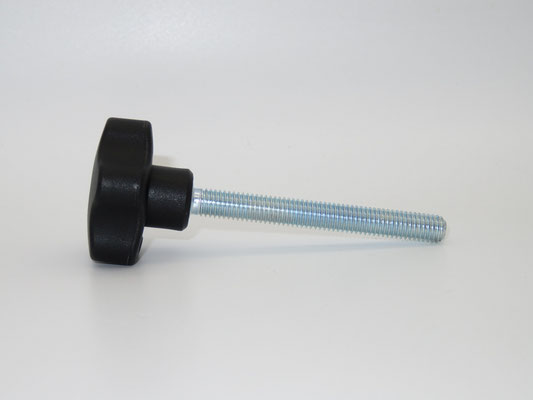

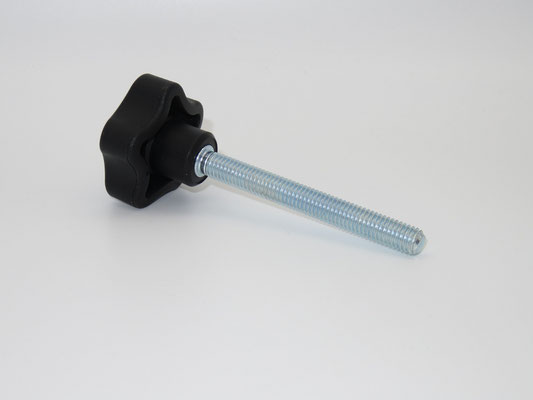

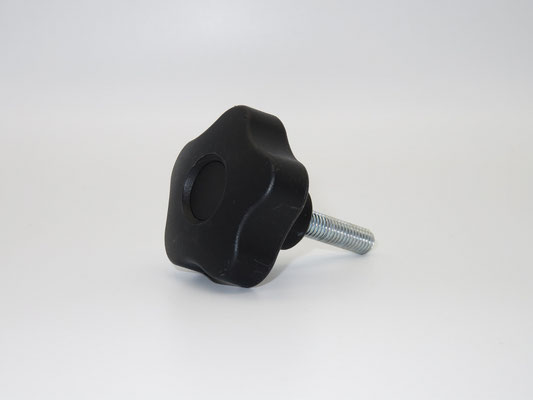

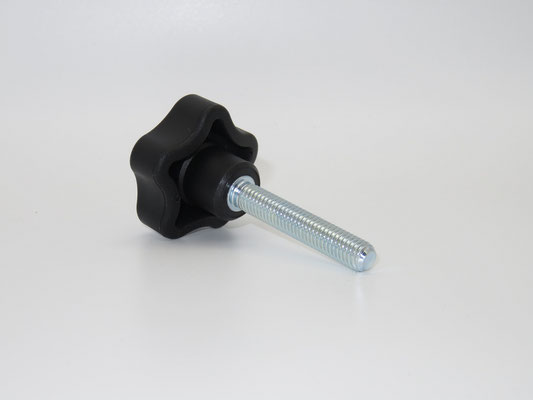

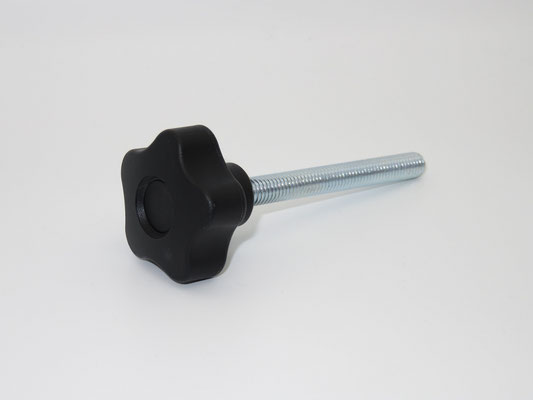

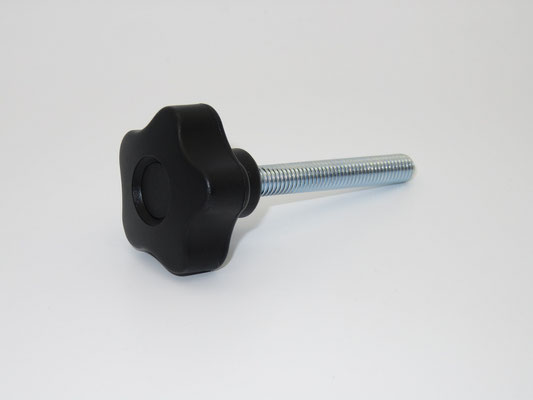

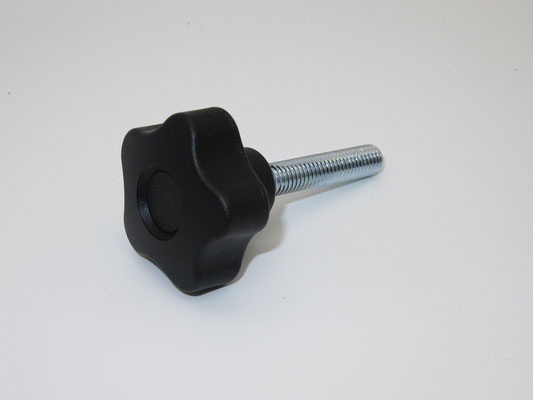

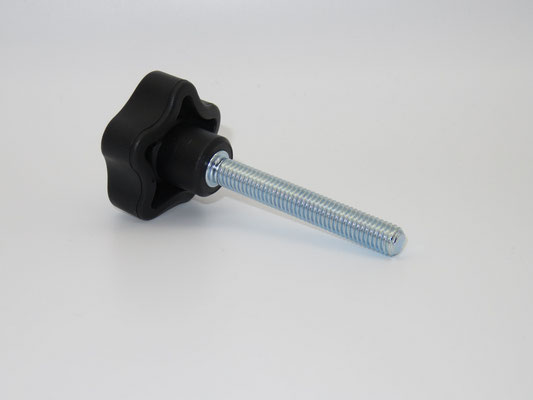

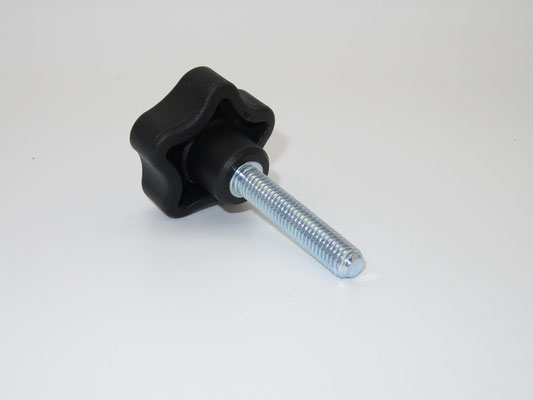

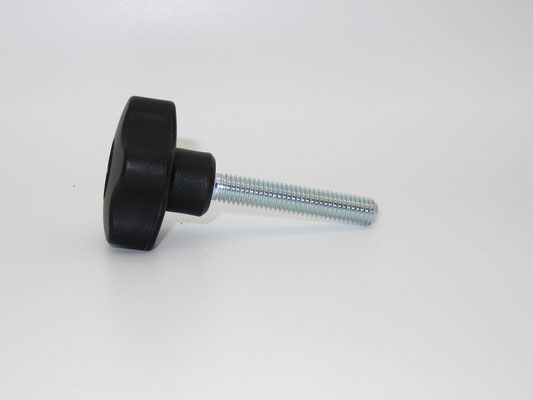

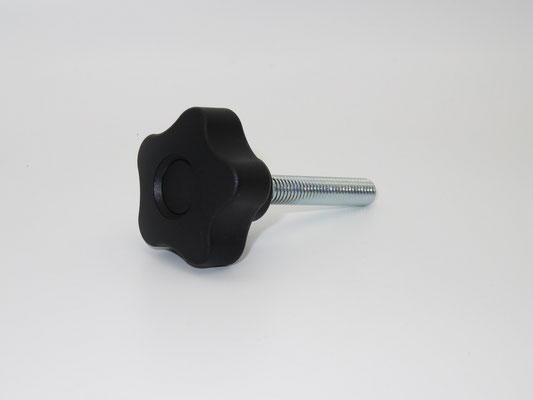

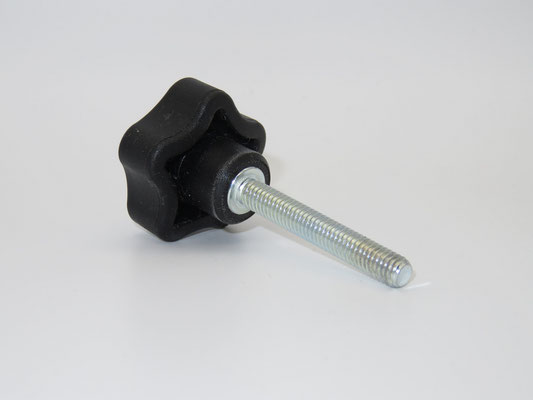

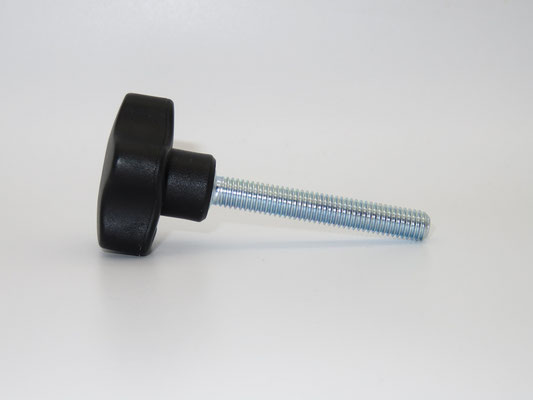

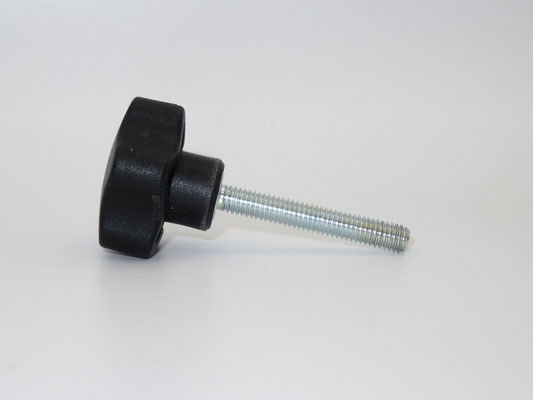

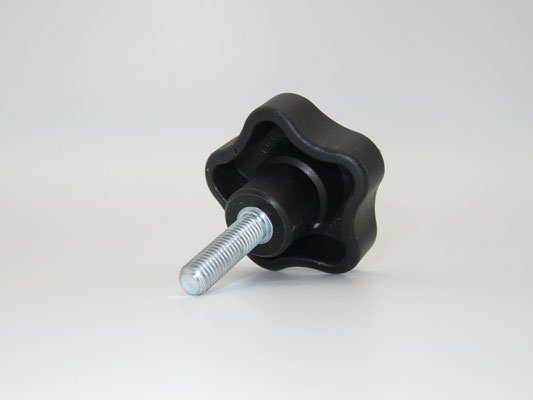

Sterngriffschrauben

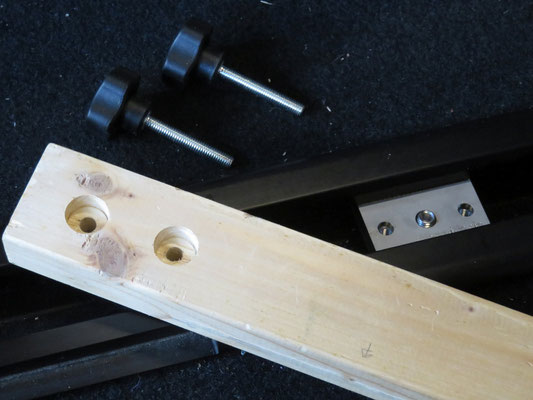

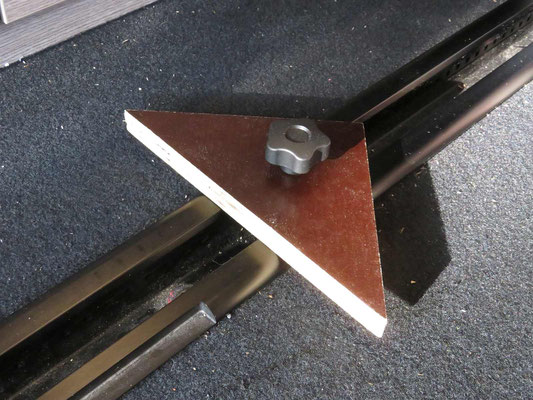

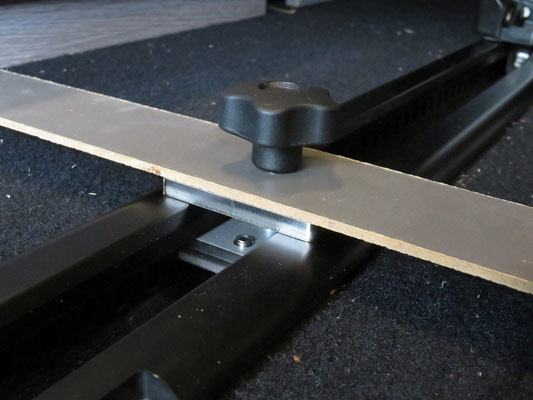

Sterngriffschrauben erlauben das schnelle und werkzeuglose Befestigen von Zubehör mit Hilfe der Halteplatten in den Bodenschienen. Sie sind in verschiedenen Größen erhältlich. Der verstärkte und schlagfeste Kopf ist aus Polypropylen (PP) in Matt-Schwarz, die Schraube ist aus verzinktem Stahl. Hergestellt werden die Sterngriffschrauben in Italien.

Gewinde Gewindelänge Kopfdurchmesser Höhe Kopf + Ring Ringdurchmesser Ringhöhe
M6 40 32 23 15 10
M8 30 50 32 19 14
M8 40 40 27 17 12
M8 45 40 27 17 12
M8 55 40 27 17 12
M8 70 40 27 17 12

M6 x 40, Kopf 32

M8 x 30, Kopf 50


M8 x 40, Kopf 40

M8 x 45, Kopf 40


M8 x 55, Kopf 40

M8 x 70, Kopf 40



Sterngriffschrauben

3,60 €

  • 0,03 kg
  • verfügbar
  • 1 - 3 Tage Lieferzeit1

Hinweise zur Ausführungsqualität

Alle Edelstahlteile wurden nach dem Lasern weder entgratet, noch geschliffen. Sie können deshalb scharfe Kanten aufweisen. Vorsicht, Verletzungsgefahr.

Durch das Lasern entstehen auf der Unterseite schwarze Ränder. Durch das Lasermarkieren können ebenfalls schwarze Ränder auf der Oberseite entstehen. Funkenflug beim Lasern kann Ablagerungen auf Ober- und Unterseite hervorrufen.

Einige Teile weisen leider leichte Kratzer vom Handling oder Transport auf.

Beim Gewindeschneiden wird Schneidöl eingesetzt. Die Gewinde können deshalb noch leicht eingeölt sein.

Um die Gefahr von Kratzern auf der Bodenschiene zu reduzieren können die Auflagen auf der Unterseite z.B. mit Gewebeklebeband beklebt werden.

Ein Entgraten mit Flächenschliff und anschließendem Pulverbeschichten wäre aufgrund der kleinen Stückzahlen leider sehr teuer. Deshalb habe ich vorerst darauf verzichtet.

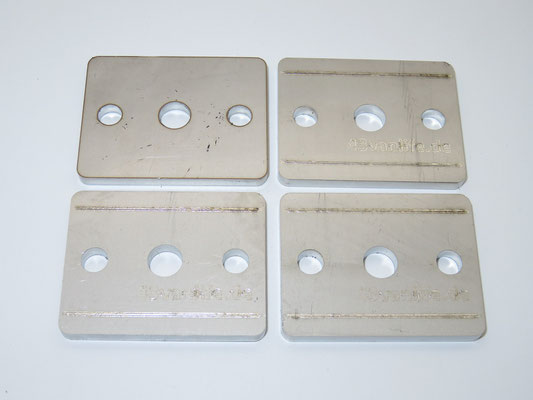

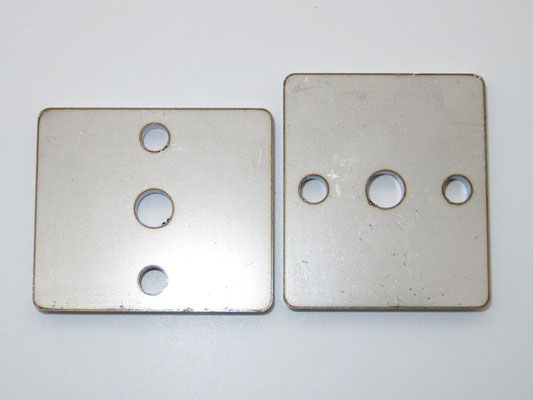

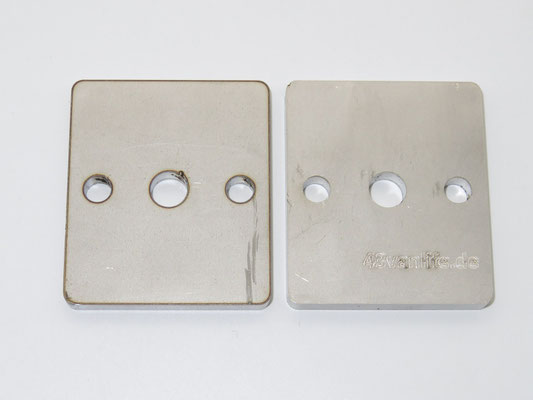

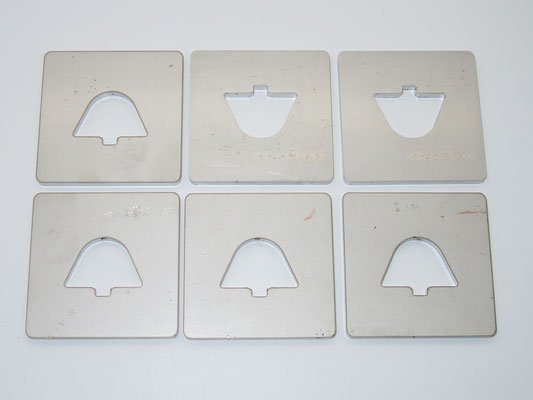

Hinweise zu Teilen in 2. Wahl

Beim Lasern können sich Spritzer des geschmolzenen Metalls auf der Rück- und vereinzelt auf der Vorderseite ablagern. Diese Metallspritzer lassen sich teilweise mit einem Schaber entfernen, dabei entstehen aber meist Kratzer. Laserteile mit zu vielen Spritzern verkaufe ich als 2. Wahl. Auf der Unterseite der Halteplatten stören sie nicht. Bei den Distanzplatten, die auf der Halteplatte mit Fixierung liegen, können diese Spritzer u.U. zu Abdrücken oder Kratzern auf der Halteplatte führen. Bei den Auflagen können die Spritzer die schwarze Beschichtung der Bodenschienen verkratzen. Evtl. ein dickes Klebeband auf die Unterseite der Auflagen kleben.

Die Spritzer haben natürlich keine Auswirkung auf die Funktion der Teile. Wer möchte, kann sie natürlich abschleifen.

Leider haben viele Verzurrösen kleine Macken in der Lackierung weil mein Lieferant sie ohne Verpackung einfach alle in einen Karton geworfen hat. Die Schrauben haben dann leider zu Schäden geführt. Auch diese sind natürlich nur rein optischer Natur, aber trotzdem sehr ärgerlich.

Auf einigen Laserteilen stehen Reste einer Beschriftung. Diese habe ich mit diversen Reinigungsmitteln nicht weg bekommen. Ich habe deshalb auch diese als 2. Wahl aussortiert.

Halteplatte


Halteplatte mit Fixierung


Auflage mit Verzurröse
